Ein OTDR (Optical Time-Domain Reflectometer) ist ein Messgerät, das in der Glasfasertechnik verwendet wird, um die Dämpfung und Reflexion von Lichtsignalen in Glasfaserkabeln zu messen. OTDR-Messungen sind entscheidend, um die Leistung und Integrität von Glasfaserverbindungen zu überwachen und Probleme in Glasfasernetzwerken zu diagnostizieren. Hier sind einige wichtige Aspekte von OTDR-Messungen und Dämpfungsmessungen:
Abnahmemessungen an Kupfer-Datenstrecken sind eine wichtige Phase bei der Installation und Überprüfung von Kupfer-Verkabelungen in Netzwerken. Diese Messungen dienen dazu, sicherzustellen, dass die Verkabelung den erforderlichen Leistungsstandards entspricht und fehlerfrei funktioniert. Hier sind einige der gängigen Abnahmemessungen an Kupfer-Datenstrecken:
Meßdienstleistungen
und LWL / Kupfer Steckermontagen

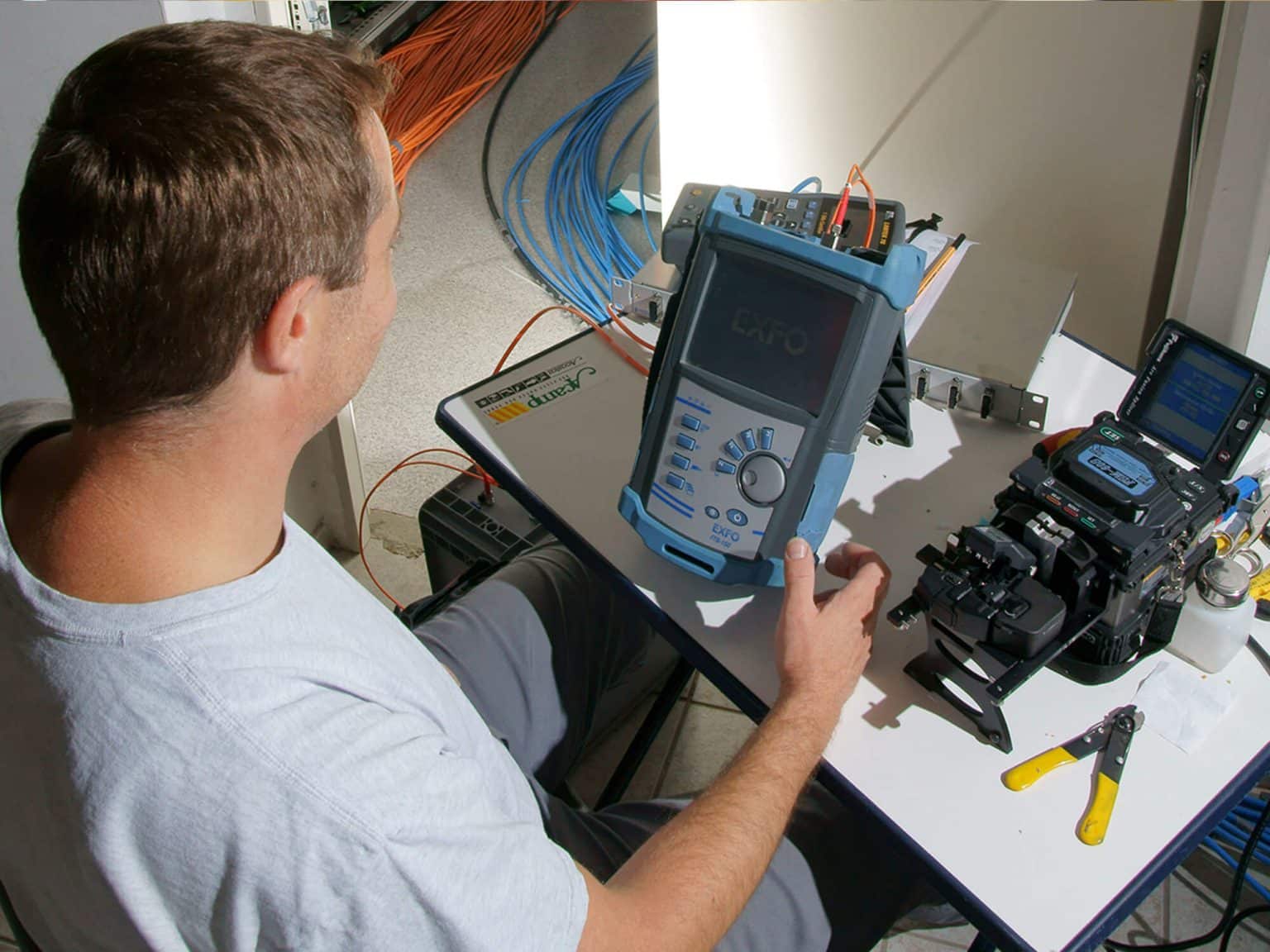

OTDR und Dämpfungsmessungen

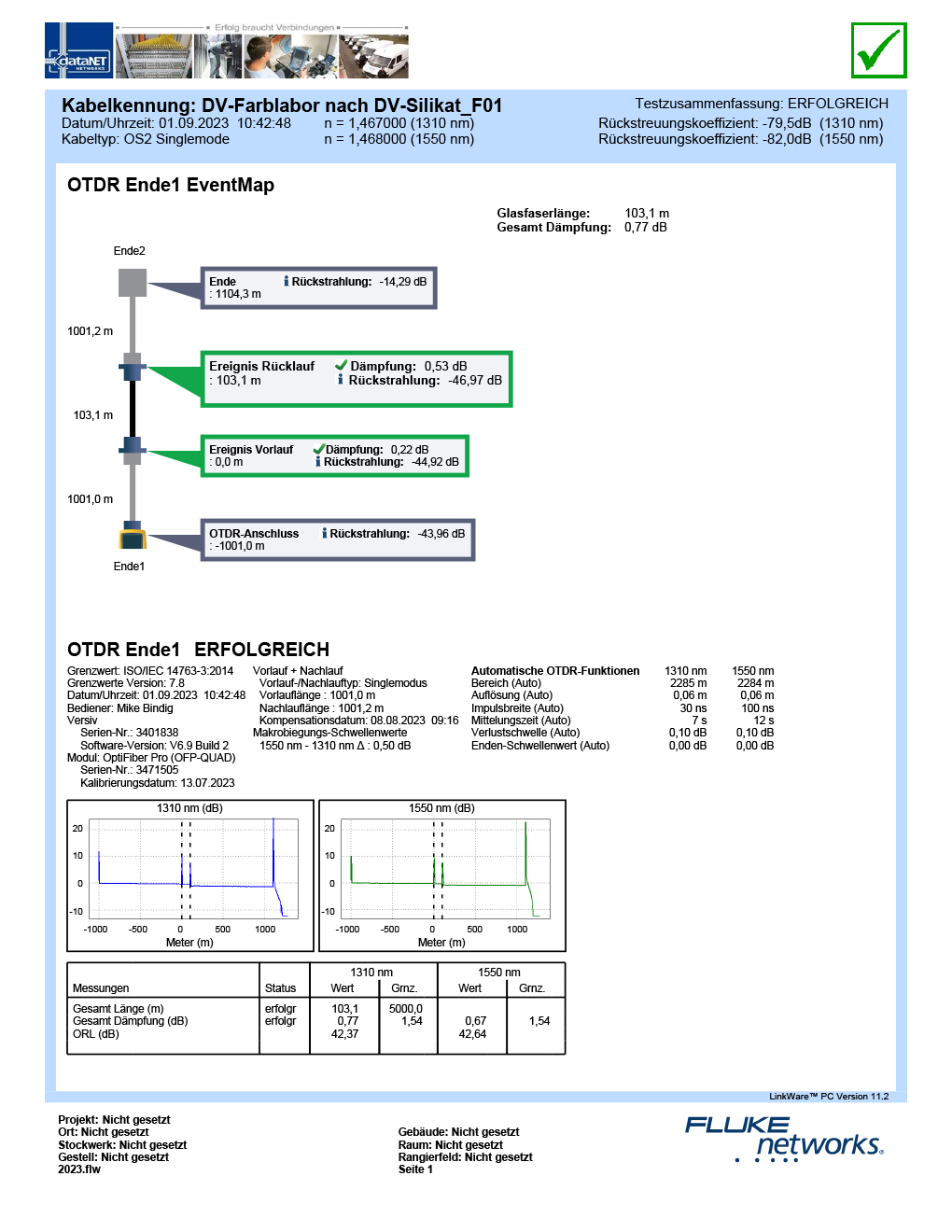

Abnahmemessung im LWL-Bereich mittels OTDR- und Dämfungsmessungen (LSPM) nach TIA-526-14-B und IEC 61280-4-1

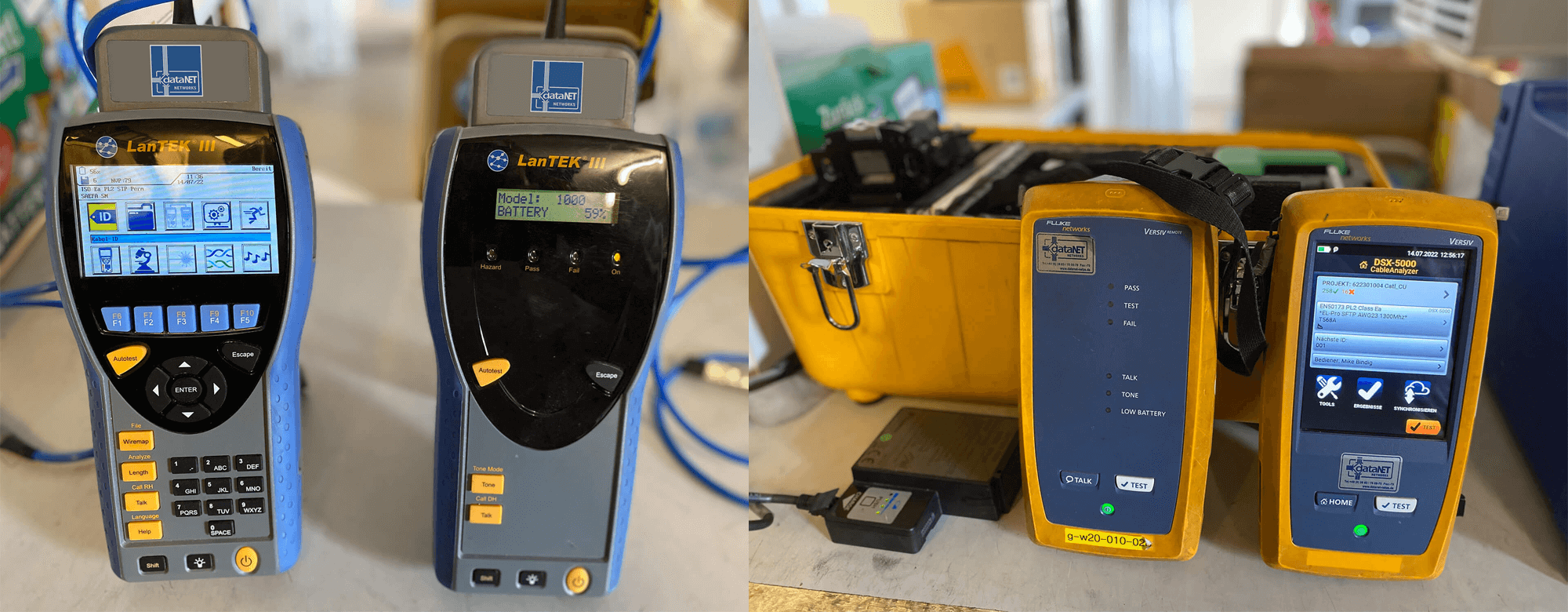

Abnahmemessungen an Kupfer-Datenstrecken
Messung an installierten Strecken nach den Verkabelungsnormen ISO/IEC 11801 und DIN EN 50173.
Steckermontagen Glasfaser und Kupfer

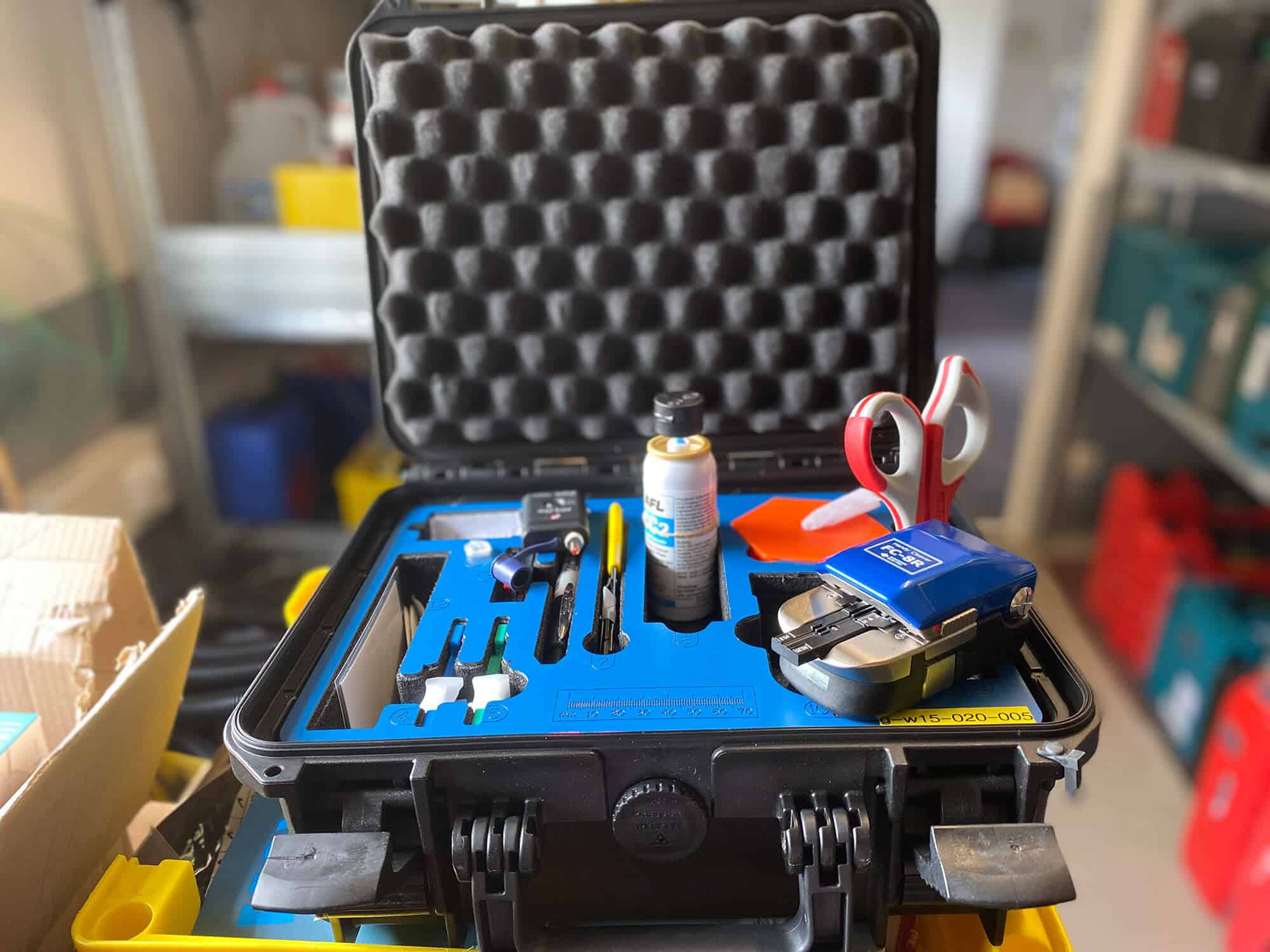

Installierbare Steckverbinder sind ideal für Umgebungen, in denen genaue Messungen nicht möglich sind, oder wenn eine schnelle Reparatur zur Wiederherstellung von Netzwerkverbindungen erforderlich ist.
Erfolg braucht
Verbindungen …

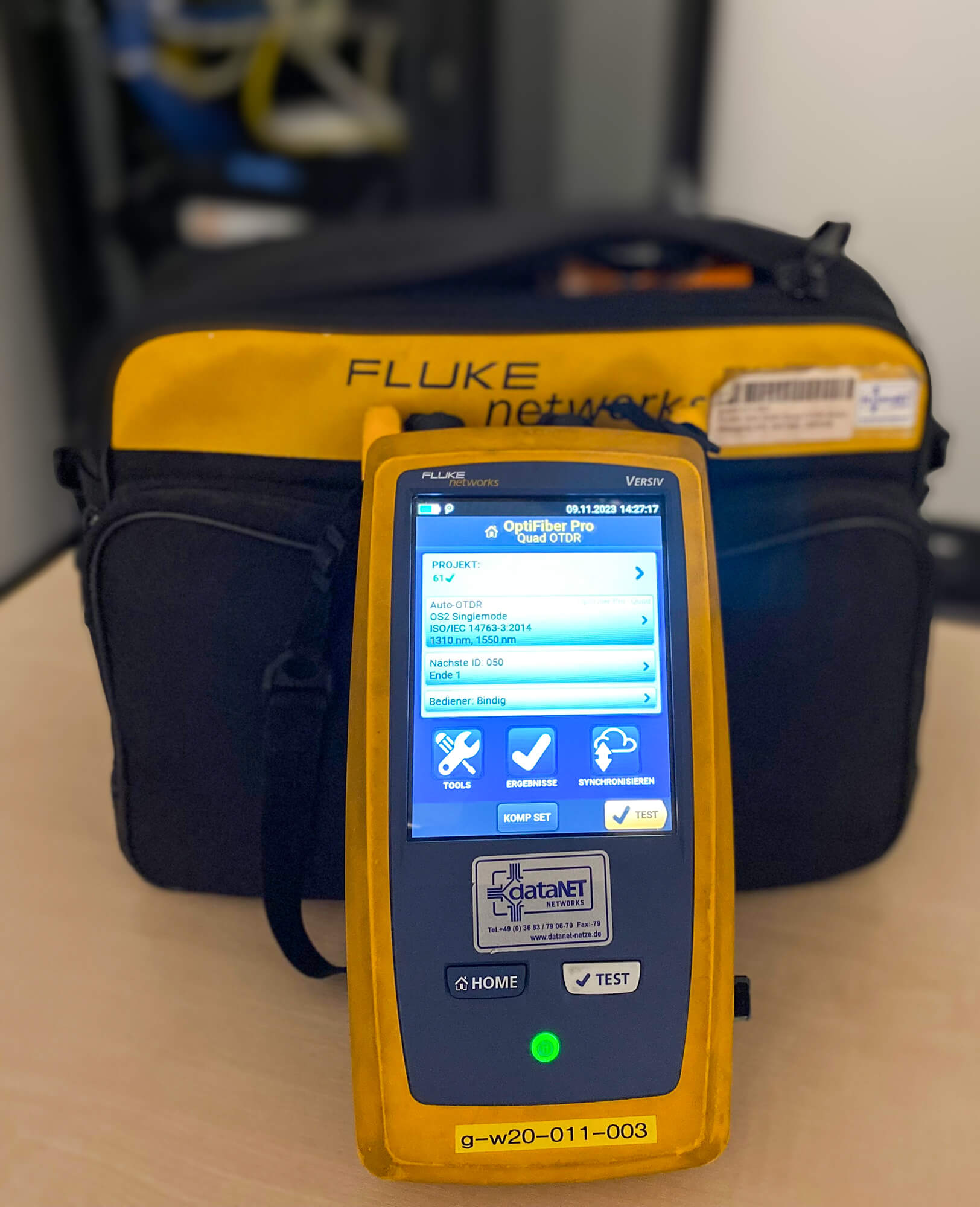

OTDR Messungen
Ein OTDR (Optical Time-Domain Reflectometer) ist ein Messgerät, das in der Glasfasertechnik verwendet wird, um die Dämpfung und Reflexion von Lichtsignalen in Glasfaserkabeln zu messen. OTDR-Messungen sind entscheidend, um die Leistung und Integrität von Glasfaserverbindungen zu überwachen und Probleme in Glasfasernetzwerken zu diagnostizieren. Hier sind einige wichtige Aspekte von OTDR-Messungen und Dämpfungsmessungen:
1. OTDR-Grundprinzip:
Ein OTDR sendet kurze Lichtimpulse in die Glasfaser und misst die Zeit, die benötigt wird, bis das reflektierte Licht zurückkehrt. Es erfasst die Reflexionen und Dämpfungen, die auftreten, wenn das Licht auf Unebenheiten, Übergänge oder Verbindungen in der Glasfaser trifft.
2. Dämpfungsmessung:
Die Dämpfungsmessung mit einem OTDR ist ein Schlüsselaspekt der Glasfasermessung. Sie gibt an, wie stark das Lichtsignal abgeschwächt wird, wenn es durch die Glasfaser geht. Die Dämpfung wird in Dezibel pro Kilometer (dB/km) gemessen und gibt an, wie viel Signalverlust pro Kilometer Faser auftritt.
3. Reflexionsmessung:
Ein OTDR erkennt auch Reflexionen in der Glasfaser, die auf unerwünschte Rückstreuungen von Licht hinweisen können, z.B. an Steckverbindungen oder Brüchen. Reflexionen werden in Dezibel (dB) gemessen und können auf Probleme hinweisen, die behoben werden müssen, um die Signalqualität zu verbessern..
4. Anwendungen:
OTDR-Messungen werden in der Glasfaserinstallation, -wartung und -diagnose eingesetzt, um Probleme wie Brüche, Verbindungsprobleme, Faserkrümmung und Dämpfungsprobleme zu identifizieren. Sie sind auch wichtig beim Testen von Glasfaserverbindungen in Telekommunikationsnetzen, Rechenzentren, Kabelnetzen, bei Glasfaser-Backbones und in der Luft- und Raumfahrt.
5. Interpolation und Analyse:
Die Ergebnisse einer OTDR-Messung werden oft analysiert und interpretiert, um genaue Informationen über die Lage und die Art von Fehlern oder Dämpfungsstellen in der Glasfaser zu erhalten. Die Interpretation erfordert häufig Kenntnisse der Glasfaser- und OTDR-Technik sowie spezieller Softwaretools.
6. Kalibrierung:
Damit OTDR-Messungen genau sind, müssen die Geräte regelmäßig kalibriert werden. Die Verwendung eines OTDR ist entscheidend, um die Leistung und Zuverlässigkeit von Glasfaserverbindungen sicherzustellen. Durch das Messen von Dämpfung und Reflexion können Techniker Probleme diagnostizieren, reparieren und die Qualität von Glasfaserkommunikationsnetzwerken optimieren.

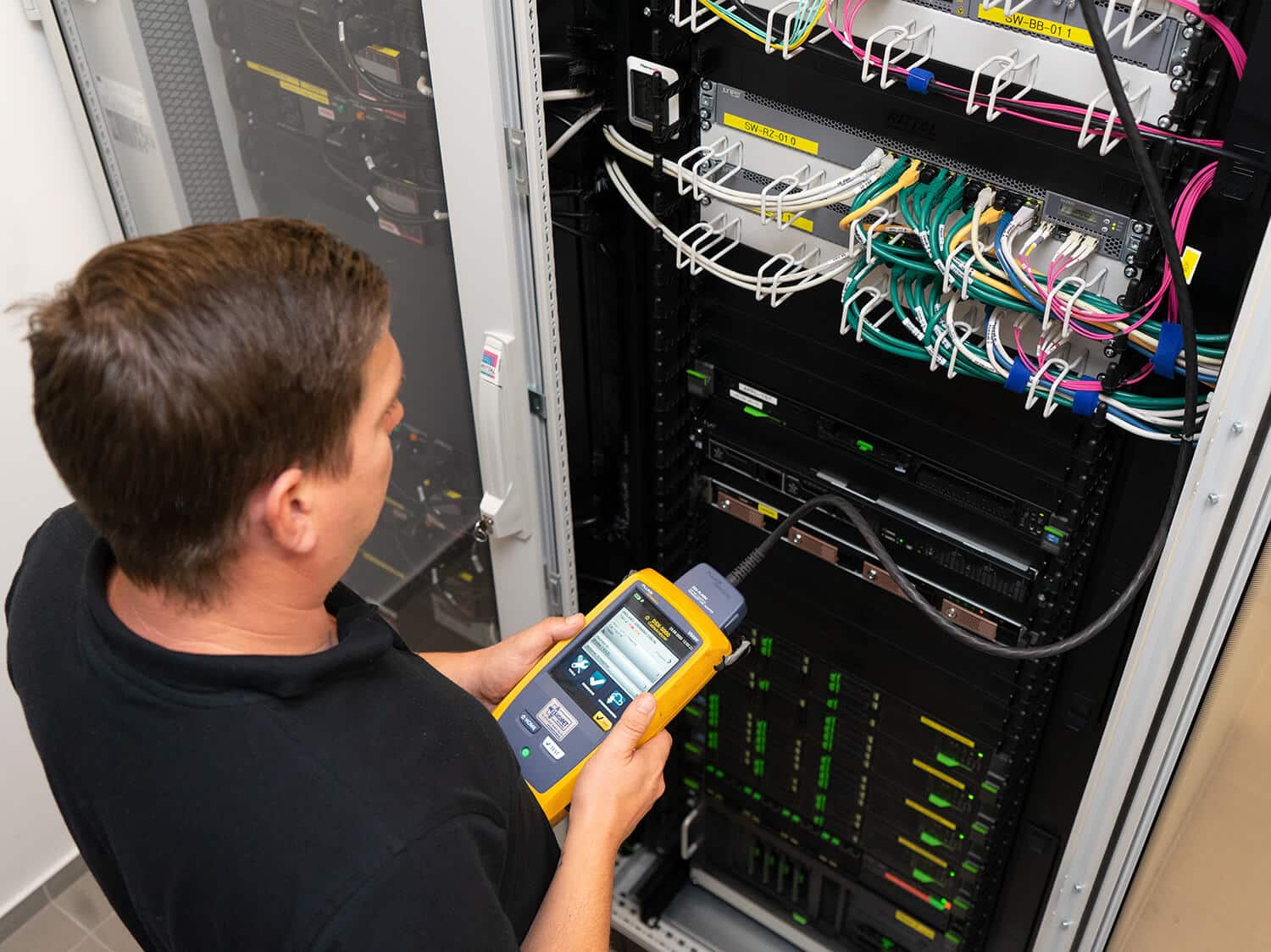

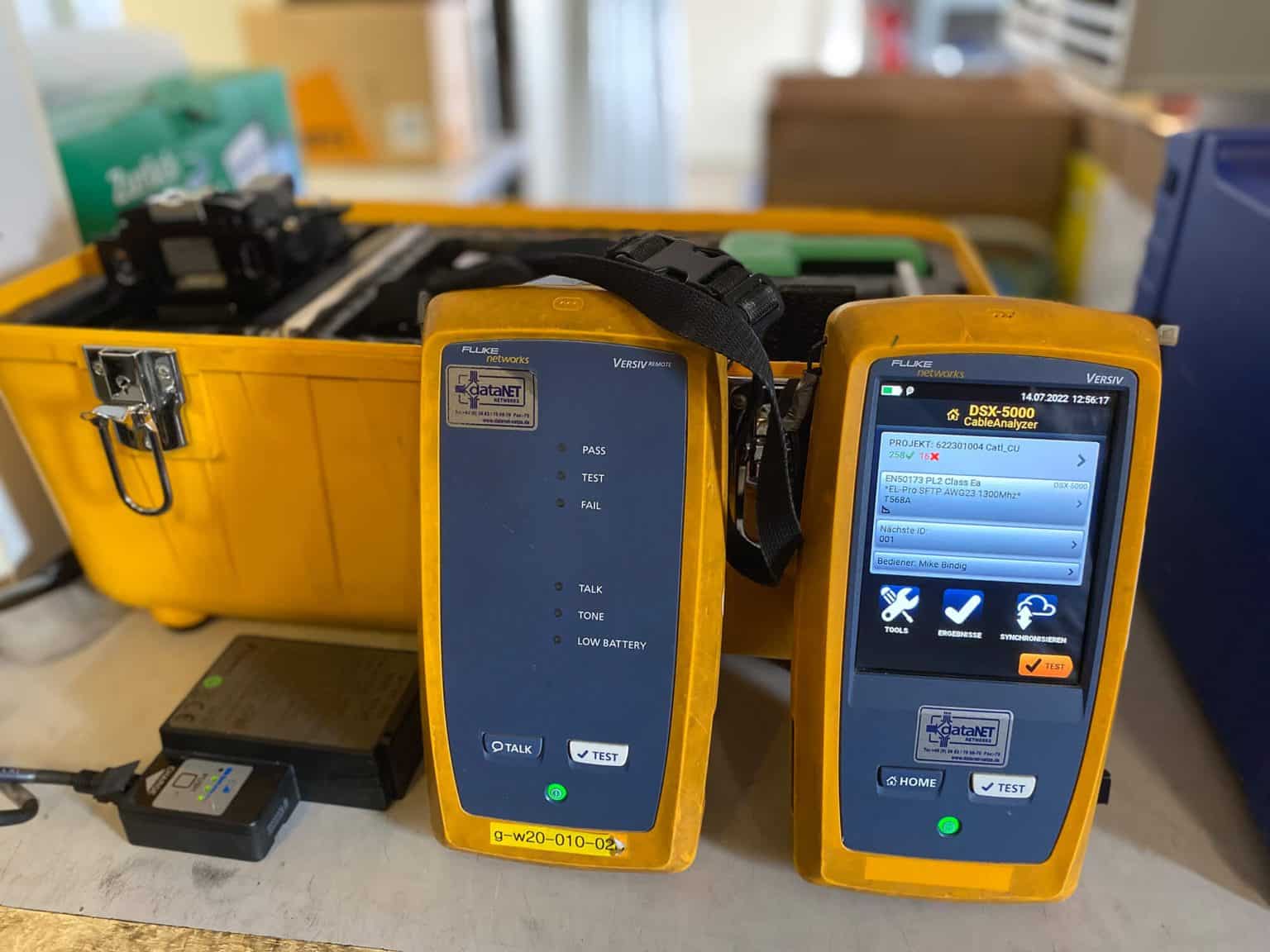

Abnahmemessungen an Kupfer-Datenstrecken
Abnahmemessungen an Kupfer-Datenstrecken sind eine wichtige Phase bei der Installation und Überprüfung von Kupfer-Verkabelungen in Netzwerken. Diese Messungen dienen dazu, sicherzustellen, dass die Verkabelung den erforderlichen Leistungsstandards entspricht und fehlerfrei funktioniert. Hier sind einige der gängigen Abnahmemessungen an Kupfer-Datenstrecken:
1. Durchgangsprüfung
Dies ist eine grundlegende Prüfung, bei der überprüft wird, ob die Verbindungen in der Kupfer-Verkabelung korrekt hergestellt wurden. Es stellt sicher, dass alle Leiter korrekt miteinander verbunden sind und es keine Unterbrechungen oder Kurzschlüsse gibt.
2. Widerstandsmessung:
Die Widerstandsmessung misst den elektrischen Widerstand in den Kupferleitern der Verkabelung. Dies dient dazu sicherzustellen, dass die Leitungen den spezifizierten Widerstandsanforderungen entsprechen.
3. Dämpfungsmessung
Ein OTDR erkennt auch Reflexionen in der Glasfaser, die auf unerwünschte Rückstreuungen von Licht hinweisen können, z.B. an Steckverbindungen oder Brüchen. Reflexionen werden in Dezibel (dB) gemessen und können auf Probleme hinweisen, die behoben werden müssen, um die Signalqualität zu verbessern..
4. NEXT-Messung
Diese Messung bewertet das Maß der Signalinterferenz, die am nahegelegenen Ende (in der Nähe der Signalquelle) eines Kabels auftritt, wenn ein Signal auf einem benachbarten Drahtpaar übertragen wird. NEXT-Messungen sind wichtig, um sicherzustellen, dass benachbarte Kabel keine unerwünschte Störung verursachen.
5. PSNEXT-Messung
PSNEXT-Messungen sind eine erweiterte Form der NEXT-Messung, bei der die Interferenz von mehreren benachbarten Drahtpaaren gleichzeitig berücksichtigt wird.
6. RETURN LOSS-Messung:
Die RETURN LOSS-Messung misst die Reflexion von Signalen an den Enden der Kupferverkabelung. Ein niedriger RETURN LOSS kann auf Probleme wie lose Steckverbinder oder schlecht abgeschirmte Verkabelung hinweisen.
7. ELFEXT-Messung
ELFEXT-Messungen bewerten die Signalinterferenz am fernen Ende (in der Nähe des Empfängers) eines Kabels. Sie sind wichtig, um sicherzustellen, dass das Signal am Ziel korrekt empfangen wird.
8. PSELFEXT-Messung
PSELFEXT-Messungen berücksichtigen die Interferenz von mehreren benachbarten Drahtpaaren am fernen Ende. Die Ergebnisse dieser Messungen werden mit den spezifizierten Normen und Standards verglichen, um sicherzustellen, dass die Kupfer-Datenstrecke den Anforderungen für die Datenübertragung entspricht. Abnahmemessungen sind entscheidend, um eine reibungslose Funktion von Netzwerken sicherzustellen und Probleme in der Verkabelung frühzeitig zu erkennen und zu beheben.
